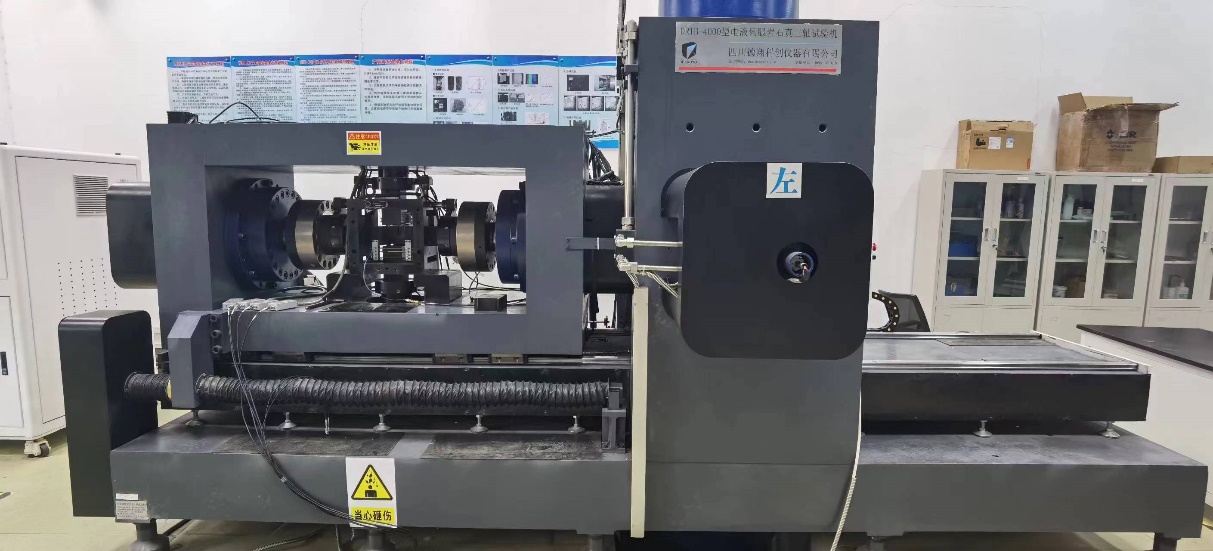

英文/中文名称：DRTB-4000 electro-hydraulic servo rock true triaxial testing machine
型号：DRTB-4000
制造商：四川德翔科创仪器有限公司
主要技术参数：
1、主机参数
可整机加载采用三向六面加载作动器，每个作动器行程不小于150mm；
加载框架：Z向X向公用一套锻造回字形框架，Y向为拼装式回字形框架；
主机刚度：Z向X向加载框架刚度 10.9GN/m，Y向加载框架刚度10.6GN/m；
Z向油缸最大拉压力±4000kN，2只；
Y向油缸最大拉压力±2000kN，2只；
X向油缸最大拉压力±1000kN，2只；
预留声发射和高速摄像机安装位置；
预留两刚一柔真三轴压力舱位置；
2、Z向加载（σ 1）-2个对称布置
最大拉压力：Pmax=±4000KN；
载荷传感器精度：0.25%FS；
主压最大行程：Hmax=150mm；
油缸位移加载速率：0.01～60mm/min；
3、Y向加载（σ 2）-2 个对称布置
最大拉压力：Pmax=±2000KN；
载荷传感器精度：0.25%FS；
主压最大行程：Hmax=150mm；
油缸位移加载速率：0.01～60mm/min；
4、X向加载（σ 3）-2个对称布置
最大拉压力：Pmax=±1000KN；
载荷传感器精度：0.25%FS；
主压最大行程：Hmax=150mm；
油缸位移加载速率：0.01～60mm/min；
其中一个可快速卸载完全暴露试件
5、试件尺寸
岩石真三轴试验试件：100mm× 100mm× 100mm
岩石岩爆试验试件：100mm× 100mm× 100mm
岩石双轴直剪试验试件：100mm× 100mm× 100mm
岩石单轴刚性全应力应变试验试件：直径φ 50～φ 75mm×高100～150mm
预留扩展两刚一柔真三轴应力状态下渗流试验试件：100mm× 100mm× 100mm
预留扩展真三轴高温耦合试验试件：100mm× 100mm× 100mm
6、油源
最高压力：23MPa
额定流量：115L/min
系统功耗：三相 AC 380V 68KW
供油通道：可同时供 6 个通道
油箱容积：800L
滤油精度：5μ m
主要用途：
DRTB-4000型电液伺服岩石真三轴试验机目前可完成岩石、混凝土等材料的强度、弹性模量、泊松比、变形破坏特征等基本力学性能测试，具体可完成以下实验：单轴压缩实验、双轴压缩实验、真三轴加卸载实验、岩爆实验、直剪实验。
